jQuery et AJAX

Gérer une liste à l’aide de jQuery

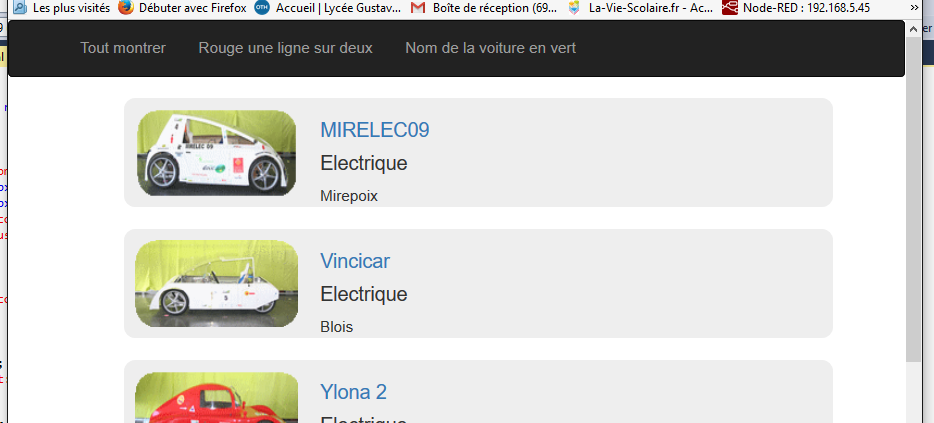

La page que nous allons utiliser ressemble à celle-ci. Il s’agit d’une liste de véhicules ayant participé au challenge EducEco en 2012. Chaque véhicule est accompagné de sa vignette. La page est construite avec le framework Bootstrap. La barre de menu supérieure permet changer la couleur de fond une ligne sur deux, de mettre le nom de la voiture en vert. Le premier lien quant à lui permet de restituer l’état initial.

Dans ce document la liste est statique, c’est à dire qu’elle est inscrite “en dur” dans le code html, ce qui n’est pas très pratique si on désire faire une mise à jour (par exemple rajouter ou enlever un véhicule de la liste). La page statique est test-liste-educEco (pour la télécharger faire un clic droit et enregistrer la cible du lien sous…)

AJAX[1]

L’idée va donc être de séparer les données de la page html. La page html assure la mise en forme, les données, elles seront contenues dans un fichier séparé au format json (fichier de données javascript). C’est un script jQuery qui va formuler une requête asynchrone (AJAX) afin de récupérer le jeu de données et intégrer ces dernières dans la page html.

Utilisation de JQUERY pour manipuler des jeux de données

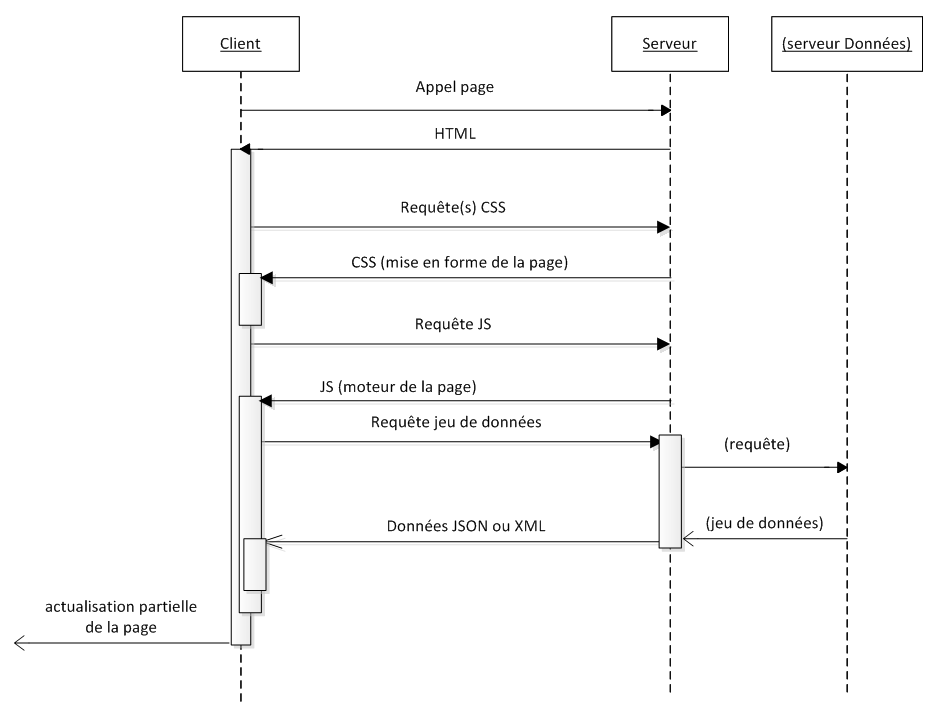

Jquery peut effecteur des requêtes de type AJAX afin de récupérer des jeux de données puis les injecter dans la page web. Le diagramme de séquence est le suivant :

Le client initialise la requête web, le code HTML est alors renvoyé. Le code HTML contient des liens vers les feuilles de styles CSS et les scripts JS, ce qui provoque d’autres requêtes. Une fois le(s) script(s) rapatrié(s), il(s) s’exécute(nt). Un script peut effectuer des requêtes asynchrones auprès du serveur (c’est-à-dire en tâche de fond). Cela permet de mettre à jour la page sans la recharger complètement ce qui apporte un confort visuel pour l’utilisateur et une moindre occupation de la bande passante

Format d’une requête AJAX dans JQUERY :

[js]

$(document).ready(function () {
$.ajax({
type: “GET”, // type de requête : GET ou POST
url: “http://…/data.json”, // l’URL pour accéder aux données
dataType: “json”, // le format des données JSON ou XML
success: parseData, // fonction appelée en cas de succès les données seront passée en argument de cette fonction
error: function (jqXHR, textStatus, errorThrown) { // fonction traitée en cas d’erreur
alert(textStatus);
alert(errorThrown);
}
});

function parseData(data) {…} // l’argument data correspond au jeu de données en retour de la requête AJAX
});
[/js]

La fonction parseData récupère en argument les données au format JSON issu de la requête asynchrone. Et peut donc modifier le document HTML à l’aide de ce jeu de données.

Imaginons que le jeu de données JSON soit de la forme :

[js]
[
{
“Numero”: “4”,
“Nomvehicule”: “MIRELEC09”,
“Ville”: “Mirepoix”,
“Groupe”: “EcoCitadin”,
“Motorisation”: “Electrique”
},
{
“Numero”: “5”,
“Nomvehicule”: “Vincicar”,
“Ville”: “Blois”,
“Groupe”: “EcoCitadin”,
“Motorisation”: “Electrique”
},…
]

[/js]

On voit qu’il s’agit d’un tableau (balises « [] ») contenant des objets JSON (balises « {} »). Chaque objet possède les propriétés “Numero”, “Nomvehicule”, “Ville”, “Groupe” et “Motorisation”. Si on désire afficher tous les éléments du tableau, il faut prendre les objets un par un et afficher chacune des propriétés. Pour cela, on peut s’aider de la boucle « for/in » propre au langage JS : Cette boucle peut itérer tous les index d’un tableau ou d’un objet.

[js]
function parseData(data) {
for (var i in data) {
$(“#content”).append(
“<li class=’col-md-6′ data-filter=” + data[i].Groupe + “>”
+ “<div class=’vignette’>”
+ “<a href=’#’>”
+ “<img width=’150′ height=’80’ alt=’Photo vehicule’ src=’https://www.rgot.org/wp-content/uploads/img/” + data[i].Numero + “.jpg’>”
+ “</a>”
+ “<h4>”
+ “<a href=’#’>” + data[i].Nomvehicule + “</a>”
+ “</h4>”
+ “<h4>” + data[i].Motorisation + “</h4>”
+ “<p>” + data[i].Ville + “</p>”
+ “</div>”
+ “</li>”
);
};
};

[/js]

Dans le code précédent « data[i] » représente l’objet de position « i » dans le tableau.
La page web et le fichier json sont téléchargeables ici :
jquery manipulation de données

  1. Acronyme d’Asynchronous JAvascript and Xml, AJAX  permet en autreMise à jour d’une page web sans avoir à la recharger.Demander (requête) des données au serveur, après chargement de la page.Recevoir des données du serveur, après chargement de la page.Envoyer des données au serveur en tâche de fond.

Instrumentation modbus

L’instrumentation consiste ici à équiper un véhicule électrique de sondes afin de mesurer la vitesse, la température du moteur ainsi que sa vitesse de rotation. Les sondes sont construites autour de cartes Arduino. Les cartes Arduino sont reliées à un bus RS485. Une application Node-red embarquée dans un Raspberry Pi permet de communiquer via le protocole modBus avec les cartes Arduino. Les données recueillies sont affichées sur un tableau de bord : une page web développée elle aussi avec Node-red équipée de jauges.

Une Carte Raspberry équipée de node-red se comporte comme un maitre modBus. Une carte Arduino effectue une mesure et se comporte comme un esclave modBus. Le maitre interroge cycliquement la carte Arduino qui envoie alors ses résultats. La trame modBus est constituée d’un paquet de 7 données (voir le tableau dans le code Arduino). Node-red récupère ces données et les encapsule dans un objet json qui est stocké dans le contexte du flux. Une page web est fabriquée à l’aide de node-red cette page affiche une jauge grâce au script sonicGauge. Des requêtes Ajax à intervalles réguliers récupèrent l’objet stocké dans le contexte, ce qui permet la mise à jour de la jauge en temps réel.

Vidéos

La playlist suivante contient 4 vidéos :

  1. Présentation du projet
  2. Intégration du nœud Slave Modbus, extraction des données et sauvegarde dans le contexte de flux.
  3. Création d’une page web exploitant le contexte de flux à l’aide d’AJAX.
  4. Intégration de sonicGauge pour afficher les valeurs.

Code Arduino

La bibliothèque ModbusRtu.h est accessible ici : https://github.com/smarmengol/Modbus-Master-Slave-for-Arduino

Le code Arduino simule une acquisition de température allant de 0 à 42°C ce manière cyclique.

#include <ModbusRtu.h>
#include <SoftwareSerial.h>
#define SERIAL 0
#define MODBUS_ADR 1
#define TXEN 3
#define ID 0xCAFE
#define UNITE 0x09 //
#define TYPE 0x03
#define MIN 0
#define MAX 100
// data array for modbus network sharing
// format : {Id_appareil,id_unite,id_type,min,max,valEntiere,valDeci}
//
// id_appareil : numéro unique
/*

╔═════════╦════════════════╦══════════╦═════════╦═════╦═════╦════════════╦═════════╗
║  index  ║       0        ║    1     ║    2    ║  3  ║  4  ║     5      ║    6    ║
╠═════════╬════════════════╬══════════╬═════════╬═════╬═════╬════════════╬═════════╣
║ trame   ║ id_appareil    ║ id_unite ║ id_type ║ min ║ max ║ valEntiere ║ valDeci ║
╠═════════╬════════════════╬══════════╬═════════╬═════╬═════╬════════════╬═════════╣
║ exemple ║ 51966 (0xCAFE) ║ 9        ║ 3       ║ 5   ║ 95  ║ 33         ║ 90      ║
╚═════════╩════════════════╩══════════╩═════════╩═════╩═════╩════════════╩═════════╝

tableau des unité :
╔══════════╦══════╦═════╦══════╦═══╦════╦═══╦═══╦═════════╦═══════════╦════╗
║ id_unite ║  0   ║  1  ║  2   ║ 3 ║ 4  ║ 5 ║ 6 ║    7    ║     8     ║ 9  ║
╠══════════╬══════╬═════╬══════╬═══╬════╬═══╬═══╬═════════╬═══════════╬════╣
║ unité    ║ sans ║ m/s ║ Km/h ║ m ║ km ║ s ║ h ║ Tours/s ║ Tours/min ║ °C ║
╚══════════╩══════╩═════╩══════╩═══╩════╩═══╩═══╩═════════╩═══════════╩════╝
tableau des types :
╔═════════╦══════╦══════╦═════╦═════════╗
║ id_type ║  0   ║  1   ║  2  ║    3    ║
╠═════════╬══════╬══════╬═════╬═════════╣
║ Type    ║ Char ║ Byte ║ Int ║ decimal ║
╚═════════╩══════╩══════╩═════╩═════════╝
*/
// min :                       valeur minimum
// max :                       valeur max
// valEntiere:                 valeur entière
// valDeci :                   valeur decimale

uint16_t mesure[] = { ID, UNITE, TYPE, MIN, MAX, 0, 0 };
/**
 *  Modbus object declaration
 *  u8id : node id = 0 for master, = 1..247 for slave
 *  u8serno : serial port (use 0 for Serial)
 *  u8txenpin : 0 for RS-232 and USB-FTDI
 *               or any pin number > 1 for RS-485
 */
Modbus slave(MODBUS_ADR,SERIAL,TXEN); // this is slave @1 and RS-232 or USB-FTDI
unsigned long previousMillis = 0;        // will store last time LED was updated

// constants won't change :
const long interval = 75;
void setup() {
  slave.begin( 19200 ); // baud-rate at 19200
}

void loop() {
        static long temp = 0;
        unsigned long currentMillis = millis();

        if (currentMillis - previousMillis >= interval) {
                // save the last time you blinked the LED
                previousMillis = currentMillis;
                temp += 10;
                int entier = temp / 100;
                int decimal = temp - (entier *100);
                mesure[5] = entier;
                mesure[6] = decimal;
                if (temp>4200)
                {
                        temp = 0;
                }

        }

  slave.poll( mesure,sizeof(mesure) );
}

Fichier JS du nœud “data2obj”

/*

╔═════════╦════════════════╦══════════╦═════════╦═════╦═════╦════════════╦═════════╗
║  index  ║       0        ║    1     ║    2    ║  3  ║  4  ║     5      ║    6    ║
╠═════════╬════════════════╬══════════╬═════════╬═════╬═════╬════════════╬═════════╣
║ trame   ║ id_appareil    ║ id_unite ║ id_type ║ min ║ max ║ valEntiere ║ valDeci ║
╠═════════╬════════════════╬══════════╬═════════╬═════╬═════╬════════════╬═════════╣
║ exemple ║ 51966 (0xCAFE) ║ 9        ║ 3       ║ 5   ║ 95  ║ 33         ║ 90      ║
╚═════════╩════════════════╩══════════╩═════════╩═════╩═════╩════════════╩═════════╝

tableau des unité :
╔═══════╦══════╦═════╦══════╦═══╦════╦═══╦═══╦═════════╦═══════════╦════╗
║ index ║  0   ║  1  ║  2   ║ 3 ║ 4  ║ 5 ║ 6 ║    7    ║     8     ║ 9  ║
╠═══════╬══════╬═════╬══════╬═══╬════╬═══╬═══╬═════════╬═══════════╬════╣
║ unité ║ sans ║ m/s ║ Km/h ║ m ║ km ║ s ║ h ║ Tours/s ║ Tours/min ║ °C ║
╚═══════╩══════╩═════╩══════╩═══╩════╩═══╩═══╩═════════╩═══════════╩════╝
tableau des types :
╔═══════╦══════╦══════╦═════╦═════════╗
║ index ║  0   ║  1   ║  2  ║    3    ║
╠═══════╬══════╬══════╬═════╬═════════╣
║ Type  ║ Char ║ Byte ║ Int ║ decimal ║
╚═══════╩══════╩══════╩═════╩═════════╝
par exemple data = [ 51966, 9, 3, 5, 95, 33, 90 ]
id = 51966 = 0xCAFE
unité = 9 => °C
type = 3 => decimal
min = 5 => minimum indiqué sur la gauge
max = 95 => max indiqué sur la gauge
valEntiere = 33 et vaDeci = 90 => tempétature = 33.90°C

format de l'objet de sortie :
4 propriétés : unite, valeur, min et max
{ "unite": "°C", "valeur": 33.9, "min": 5, "max": 95 }
*/
var data = msg.payload;
var obj={};
var unite = ['','m/s','km/h','m','km','s','h','tours/s','tours/min','°C'];

if(data[0]==0xCAFE)
{
    obj.unite=unite[data[1]];
    if(data[2]==3){
        obj.valeur= (data[5]*100 + data[6])/100.0;
    }
    obj.min=data[3];
    obj.max=data[4];
}
flow.set('message',obj);
msg.payload=obj;
return msg;

Fichier html du noeud “html”

<script src="http://cdnjs.cloudflare.com/ajax/libs/jquery/1.9.0/jquery.min.js"></script>
<script src="http://cdnjs.cloudflare.com/ajax/libs/raphael/2.1.0/raphael-min.js"></script>
<script>{{{script}}}</script>
<div id='thermometre' class="gauge"></div>
<script>
    var thermometre= $('#thermometre').SonicGauge();

    $.getJSON(
    "/data",
    function(data){
        var options ={};
        options.label= data.unite;
        options.start = {angle: -225, num: data.min};
        options.end		= {angle: 45, num: data.max};
        thermometre.SonicGauge('setOptions', options);
        thermometre.SonicGauge ('draw');
    });


setInterval(function () {
$.getJSON(
    "/data",
    function(data){
        thermometre.SonicGauge('val',data.valeur);
    });
},200);


</script>

Script SonicGauge à coller dans le nœud “script”

/**
 * Sonic Gauge jQuery Plugin v0.3.0
 * jQuery plugin to create and display SVG gauges using RaphaelJS
 *
 * Copyright (c) 2013 Andy Burton (http://andyburton.co.uk)
 * GitHub https://github.com/andyburton/Sonic-Gauge
 *
 * Licensed under the MIT license (http://andyburton.co.uk/license/mit.txt)
 */

(function(b){var a={init:function(c){if(!this.length){return this}this.options=b.extend(true,{},b.fn.SonicGauge.defaultOptions);this.settings={};this.SonicGauge("setOptions",c);this.SonicGauge("draw");return this},setOptions:function(c){if(c){b.extend(true,this.options,c)}this.settings.canvas_d=this.options.diameter;this.settings.canvas_r=this.settings.canvas_d/2;this.settings.speedo_d=this.settings.canvas_d-this.options.margin*2;this.settings.speedo_r=this.settings.speedo_d/2;this.settings.increment=(this.options.end.angle-this.options.start.angle)/(this.options.end.num-this.options.start.num);return this},draw:function(){var f=this;this.width(this.settings.canvas_d);this.height(this.settings.canvas_d);this.gauge=Raphael(this.attr("id"),this.settings.canvas_d,this.settings.canvas_d);var e=this.gauge.circle(this.settings.canvas_r,this.settings.canvas_r,this.settings.speedo_r).attr(this.options.style.outline);var i=this.settings.canvas_r;var h=this.settings.canvas_r-(this.settings.canvas_r/4);if(typeof this.options.label=="object"){if(this.options.label.margin_x){i+=this.options.label.margin_x}if(this.options.label.margin_y){h+=this.options.label.margin_y}}else{if(typeof this.options.label=="string"){this.options.label={value:this.options.label}}}if(this.options.label){var d=this.gauge.text(i,h,this.options.label.value).attr(this.options.style.label)}this.sectors=[];b.each(this.options.sectors,function(n){this.style=b.extend(true,f.options.style.sector,this.style);if(!(isNaN(this.start)||isNaN(this.end))){var p=f.settings.increment*(this.start-f.options.start.num)+f.options.start.angle;var m=f.settings.increment*(this.end-f.options.start.num)+f.options.start.angle;var j=this.radius?this.radius:f.settings.speedo_r;var q=Math.PI/180;var l=f.settings.canvas_r+j*Math.cos(p*q),k=f.settings.canvas_r+j*Math.cos(m*q),t=f.settings.canvas_r+j*Math.sin(p*q),s=f.settings.canvas_r+j*Math.sin(m*q);var o=f.gauge.path(["M",f.settings.canvas_r,f.settings.canvas_r,"L",k,s,"A",j,j,0,+(m-p>180),0,l,t,"z"]).attr(this.style);f.sectors.push(o)}});var g=[];b.each(this.options.markers,function(){if(this.line){if(!this.line.width){this.line.width=10}if(!this.line.height){this.line.height=1}var v=f.gauge.rect(f.settings.canvas_r+f.settings.speedo_r-this.line.width,f.settings.canvas_r-Math.floor(this.line.height/2)).attr(this.line).hide()}var n=1;while(this.gap<1){n*=10;this.gap*=10}var j=f.options.start.num*n;var l=f.options.end.num*n;for(var o=j;o<=l;o+=this.gap){var k=n>1?o/n:o;if(this.toFixed){k=k.toFixed(this.toFixed)}if(this.toPrecision){k=k.toPrecision(this.toPrecision)}var t=f.settings.increment*(k-j)+f.options.start.angle;if(t+Math.abs(f.options.start.angle)>=360){t=(t+Math.abs(f.options.start.angle))%360+f.options.start.angle}if(b.inArray(t,g)>=0){continue}g.push(t);if(this.line){var p=v.clone().rotate(t,f.settings.canvas_r,f.settings.canvas_r)}if(this.text){if(!this.text.space){this.text.space=0}var m=k;if(typeof this.value=="object"){if(this.value.divide){m/=this.value.divide}if(this.value.multiply){m*=this.value.multiply}}var q=t.toRadians();var s=f.settings.canvas_r+(this.text.space+f.settings.speedo_r)*Math.cos(q);var r=f.settings.canvas_r+(this.text.space+f.settings.speedo_r)*Math.sin(q);var u=f.gauge.text(s,r,m).attr(this.text)}}if(this.line){v.remove()}});if(this.options.digital){this.digital=b("<div>").addClass("digital").css({"margin-top":Math.ceil(this.settings.speedo_r/2),width:"20%","font-family":"Arial","font-size":20,color:"#fff","text-align":"center",border:"2px solid #777","border-radius":10,padding:5,"background-color":"#111"}).css(this.options.digital).text(this.options.default_num).appendTo(this).center()}this.needles=[];b.each(this.options.needles,function(k){if(!this.default_num){this.default_num=f.options.default_num}this.style=b.extend(true,f.options.style.needle,this.style);var m=this.default_num-f.options.start.num;if(typeof this.value=="object"){if(this.value.divide){m/=this.value.divide}if(this.value.multiply){m*=this.value.multiply}}var j=f.settings.increment*m+f.options.start.angle;var l=f.gauge.rect(f.settings.canvas_r,f.settings.canvas_r,f.settings.speedo_r).attr(this.style).transform("r"+j+","+f.settings.canvas_r+","+f.settings.canvas_r);f.needles.push(l)});if(typeof this.options.style.center=="object"){var c=this.gauge.circle(this.settings.canvas_r,this.settings.canvas_r,this.options.style.center.diameter).attr(this.options.style.center)}this.trigger("drawn");return this},val:function(e){if(this.digital){var c=e;if(this.options.digital_toFixed){c=c.toFixed(this.options.digital_toFixed)}if(this.options.digital_toPrecision){c=c.toPrecision(this.options.digital_toPrecision)}this.digital.text(c)}var d=this;b.each(this.needles,function(h){var f=e;if(typeof d.options.needles[h].value=="object"){var g=d.options.needles[h].value;if(g.divide){f/=g.divide}if(g.multiply){f*=g.multiply}}this.animate({transform:"r"+(d.settings.increment*(f-d.options.start.num)+d.options.start.angle)+","+d.settings.canvas_r+","+d.settings.canvas_r},d.options.animation_speed)});this.trigger("update",e);return this}};b.fn.SonicGauge=function(c){if(a[c]){return a[c].apply(this,Array.prototype.slice.call(arguments,1))}else{if(typeof c==="object"||!c){return a.init.apply(this,arguments)}else{b.error("Method "+c+" does not exist on jQuery.SonicGauge")}}};b.fn.SonicGauge.defaultOptions={margin:35,diameter:350,start:{angle:-225,num:0},end:{angle:45,num:100},default_num:0,animation_speed:1000,digital:{},digital_toFixed:0,needles:[{}],sectors:[{}],markers:[{gap:10,line:{width:20,stroke:"none",fill:"#eeeeee"},text:{space:22,"text-anchor":"middle",fill:"#333333","font-size":18}},{gap:5,line:{width:8,stroke:"none",fill:"#999999"}}],style:{outline:{fill:"#333333",stroke:"#555555","stroke-width":8},center:{fill:"#eeeeee",diameter:10},needle:{height:1,stroke:"none",fill:"#cc0000"},label:{"text-anchor":"middle",fill:"#fff","font-size":16}}}})(jQuery);if(typeof(Number.prototype.toRadians)==="undefined"){Number.prototype.toRadians=function(){return this*Math.PI/180}}if(typeof(Number.prototype.decimalPlaces)==="undefined"){Number.prototype.decimalPlaces=function(){return(this.toFixed(20)).replace(/^-?\d*\.?|0+$/g,"").length}}if(typeof(jQuery.fn.center)==="undefined"){jQuery.fn.center=function(a){if(typeof a==="undefined"){a=this.parent()}a.css("position","relative");return this.css("position","absolute").css({top:Math.max(0,((a.height()-this.outerHeight())/2)+a.scrollTop()),left:Math.max(0,((a.width()-this.outerWidth())/2)+a.scrollLeft())})}};

Le code complet du flow node-red : http://flows.nodered.org/flow/f0d416178add2b981ac21afeaf0bc0f7

Interface de gestion de base de données

jsGrid est une bibliothèque jQuery qui permet de gérer un tableau de données et offre les options de CRUD (Create Read Update Delete) au travers de requêtes AJAX. L’objet de l’article consiste à mettre en œuvre ce composant en liaison avec une collection mongoDB, à travers l’interface de développement Node-Red.

Exemple de grille obtenue avec jsGrid

vidéos

La playlist suivante contient 5 vidéos :

  • Installation en local des fichiers scripts et CSS
  • Mise en œuvre de jsGrid à partir de l’exemple fournit sur le site de jsGrid dans une page structurée avec le framework BootStrap
  • Utilisation de la base de données afin de remplir la grille jsGrid avec les documents d’une collection.
  • Insertion et effacement d’un nouveau document dans la collection
  • Mise à jour d’un  document.
