openALPR sur raspberry

OpenALPR est un logiciel de reconnaissance de plaque d’immatriculation. Ce logiciel s’appuie sur la bibliothèque openCV et le logiciel de reconnaissance de caractères tesseract.

Raspbian Jessie

On trouve sur les forums tout ce qu’il faut pour télécharger, compiler et installer ce package depuis les sources. L’inconvénient est que la compilation sur raspberry est très longue. Nous proposons ici une version packagée de openALPR, ce qui réduit considérablement le temps d’installation.

sudo apt-get update
sudo apt-get install liblog4cplus-1.0-4 beanstalkd libgtk2.0-0 libtiff5 libdc1394-22 libavcodec-dev libavformat-dev libswscale-dev libv4l-dev libxvidcore-dev libx264-dev
wget http://www.rgot.org/wp-content/uploads/2016/12/openalpr.tgz
tar -zxvf openalpr.tgz
sudo dpkg -i openalpr_20161219-1-complet_armhf.deb
rm openalpr_20161219-1-complet_armhf.deb
rm openalpr.tgz

Pour déinstaller :

sudo dpkg -r openalpr

Pour Raspbian Stretch c’est plus simple :

il suffit de suivre les instructions disponibles sur le github de openalpr

sudo apt-get update && sudo apt-get install -y openalpr openalpr-daemon openalpr-utils libopenalpr-dev

Réinstallation de NODE-RED, RASPI-IO et JOHNNY-FIVE sur Raspberry Pi

La version intégrée de node-red permet de s’initier mais ne permet pas d’utiliser la bibliothèque raspi-io utilisée par le raspberry pour communiquer avec l’extérieur (problème de droits d’accès aux broches du raspi).
Pour pouvoir communiquer avec l’extérieur (capteurs, afficheurs, leds…) il faut donc réinstaller node.js et node-red.

Télécharger le fichier install_johnny5 , le rendre exécutable puis le lancer:

wget http://www.rgot.org/wp-content/uploads/2016/12/install_johnny5.txt
sudo chmod 755 install_johnny5.txt
./install_johnny5.txt

autre méthode : exécuter les lignes suivantes dans une console. (démarche issue de la note d’installation de node-red : http://nodered.org/docs/hardware/raspberrypi )

sudo apt-get update
sudo apt-get remove nodered
sudo apt-get remove nodejs nodejs-legacy
curl -sL https://deb.nodesource.com/setup_4.x | sudo bash -
sudo apt-get install -y build-essential python-rpi.gpio nodejs
sudo npm cache clean
sudo npm install -g --unsafe-perm node-red
sudo apt-get update && sudo apt-get install python-rpi.gpio
sudo wget https://raw.githubusercontent.com/node-red/raspbian-deb-package/master/resources/nodered.service -O /lib/systemd/system/nodered.service
sudo wget https://raw.githubusercontent.com/node-red/raspbian-deb-package/master/resources/node-red-start -O /usr/bin/node-red-start
sudo wget https://raw.githubusercontent.com/node-red/raspbian-deb-package/master/resources/node-red-stop -O /usr/bin/node-red-stop
sudo chmod +x /usr/bin/node-red-st*
sudo systemctl daemon-reload
sudo npm i -g npm@2.x

Pour les raspi 2 et 3 il faut aussi exécuter les lignes suivantes pour installer raspi-io (gestion des entrées/sorties) et johnny5 (bibliothèque permettant la programmation d’automates)

sudo npm install -g johnny-five --unsafe-perm --force
sudo npm install -g raspi-io --unsafe-perm --force
sudo npm install -g node-red-contrib-gpio --unsafe-perm --force
sudo npm install serialport --unsafe-perm --build-from-source
sudo npm i -g oled-js oled-font-5x7

Éditer le fichier /lib/systemd/system/nodered.serviceet remplacer USER=pi par USER=root
ainsi la commande node-red-start lancera node-red en mode root (dans le dossier /root/.node-red )

Activer SSH au premier boot d’une carte Raspberry Pi

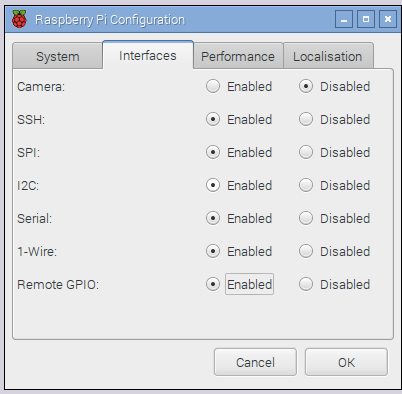

Depuis la dernière version de Raspbian Jessie (nov 2016) ssh est déactivé par défaut. Il faut donc se connecter via l’interface graphique et activer ssh dans la configuration de raspberry ( bouton framboise -> Préférences -> configuration du Raspberry Pi puis dans l’onglet “Interfaces” cocher SSH)
Si on possède une carte Raspberry qui n’est pas connectée à un ensemble clavier/souris/écran, il semble impossible de se connecter…
La solution consiste à ajouter un fichier (vide) nommé ssh dans la partition boot (c’est la partition visible lorsque la carte SD est introduite dans un PC Windows).
Au premier boot Raspberry détecte le fichier ssh, active le protocole ssh et efface le fichier ssh sur la partition boot.

connexion wifi d’une carte Raspberry Pi 3

La Carte Raspberry 3 possède nativement d’une interface réseau sans fils (WIFI) . Nous allons voir diverses méthodes pour se connecter au wifi

Utilisation de l’interface graphique :

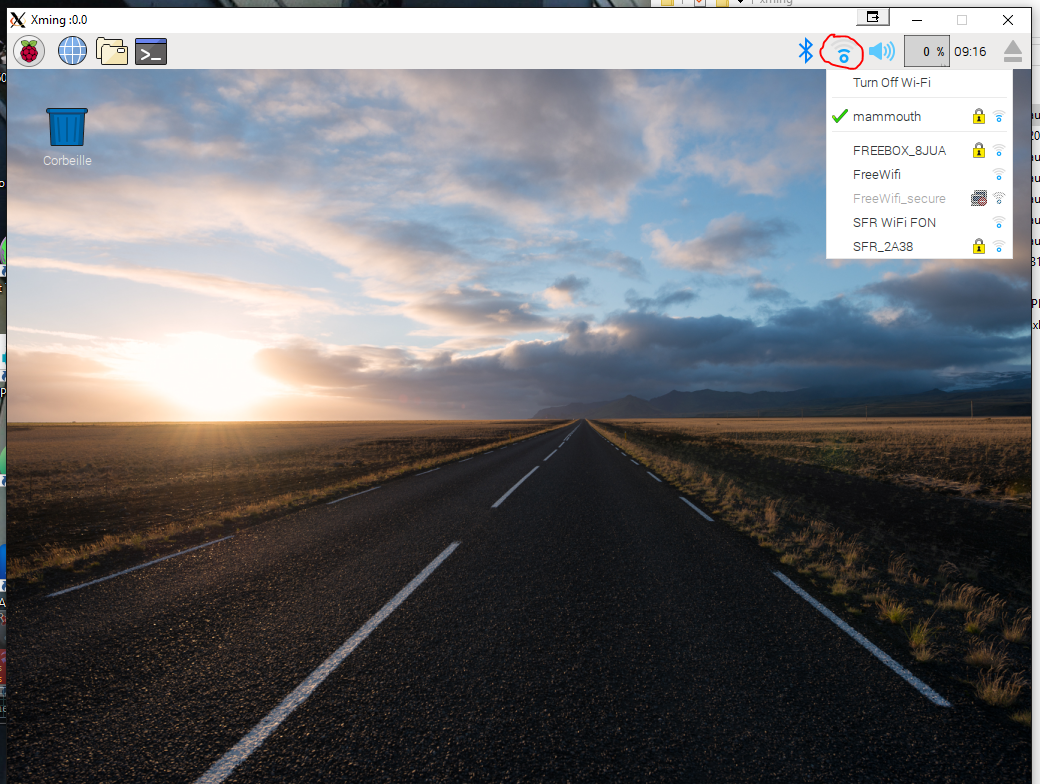

C’est certainement la méthode la plus simple : connecter la carte raspberry à un clavier, une souris et un écran (via la prise HDMI) . Dans la  barre supérieur on voit l’icône réseau , il suffit alors de sélectionner le réseau wifi, de saisir le mot de passe… et voilà.

Pour les raspberry sans interface graphique.

Une autre méthode consiste à écrire un petit fichier de configuration qui est pris en compte au boot de la carte.
Il faut connaitre le nom du point d’accès et le mot de passe. Pour l’exemple imaginons que le point d’accès se nomme mammouth et que le mot de passe soit motDePasse
Sur un PC, il faut créer un fichier texte nommé wpa_supplicant.conf
Puis le compléter de la manière suivante :

country=FR
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
network={
                ssid="mammouth"
                psk="motDePasse"
               }

Une fois ce fichier créé, il faut le sauvegarder sur la carte SD du raspberry :

  • Couper l’alimentation du raspberry
  • Extraire la carte SD
  • A l’aide d’un adaptateur SD/ USB, introduire la carte SD dans le PC
  • Sauvegarder le fichier wpa_supplicant.conf précédemment créé sur la carte SD
  • Réintroduire la carte SD dans le raspberry pi et le redémarrer.

Le fichier wpa_supplicant.conf est automatiquement placé au bon endroit dans l’arborescence et la connexion wifi se fait.

Retrouver l’adresse IP d’une carte Raspberry.

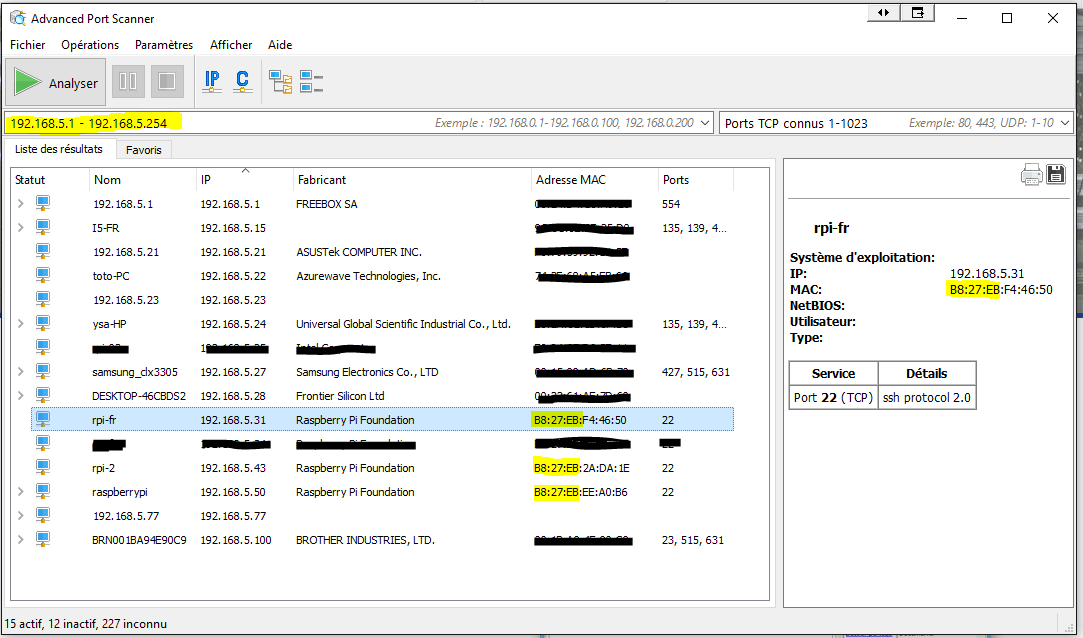

Une fois connecté au wifi, pour pouvoir se connecter à la carte raspberry, il faut connaitre son adresse IP. Nous allons utiliser un logiciel qui scanne le réseau afin de retrouver son adresse IP : Advanced port Scanner (http://www.advanced-port-scanner.com/fr/ ).
Ce Logiciel « ping » les diverses adresses IP du réseau et indique les informations qu’il trouve lorsqu’il rencontre une machine.
Il faut juste connaitre la plage réseau qu’on veut balayer :
Exemple : Réseau Classe C 192.168.5 les adresses possibles vont de 1 à 254. Ce qui veut dire que nous allons balayer de 192.168.5.1 à 192.168.5.254

Une fois le scan effectué on repère la (les) carte(s) Raspberry par leur adresse MAC qui commence toujours par B8:27:EB . On peut alors connaitre l’adresse IP de la carte et s’y connecter via WinSCP et PuTTY.

Initialisation d’une carte Raspberry PI

configuration de base du raspberry pi

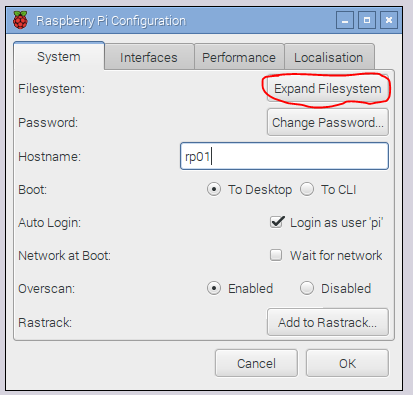

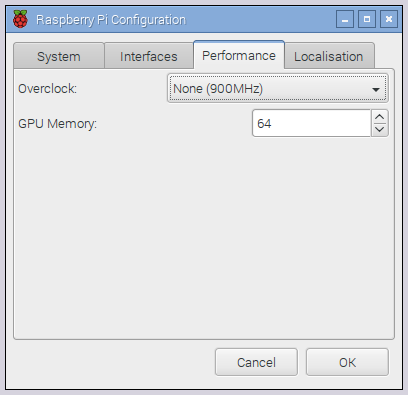

A partir d’une image de raspbian Jessie de base, il faut configurer le raspberry . Pour ce faire, dans l’interface graphique, selectionner Menu-> Préférences -> Raspberry Pi Config. Puis pour chaque onglet effectuer les tâches suivantes :

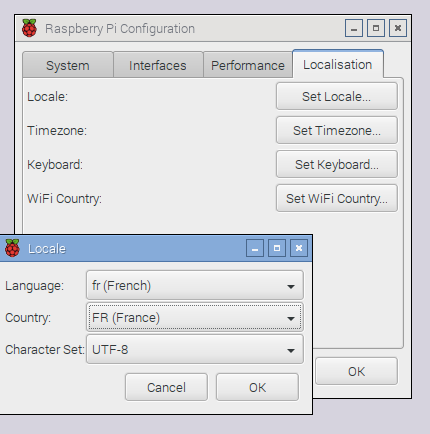

Dans Timezone choisir Europe puis Paris,

Dans Set Keyboard choisir  France et French

Dans Set Wifi Country Choisir France

Il faut ensuite redémarrer la machine.
