MQTT – utilisation avec Arduino

Pour arduino il existe une bibliothèque qui permet de créer un client permettant de publier et de souscrire à un topic.
Le code suivant permet de souscrire auprès d’un broker public gratuit : broker.hivemq.com

/*
  Basic MQTT example
  This sketch demonstrates the basic capabilities of the library.
  It connects to an MQTT server then:
  - publishes "Arduino Connected" to the topic "eiffel/texte"
  - subscribes to the topic "eiffel/texte", printing out any messages
  it receives. NB - it assumes the received payloads are strings not binary
  It will reconnect to the server if the connection is lost using a blocking
  reconnect function. See the 'mqtt_reconnect_nonblocking' example for how to
  achieve the same result without blocking the main loop. */
#include
#include
#include
byte mac[] = { 0xDE, 0xED, 0xBA, 0xFE, 0xFE, 0xED };
char server[] = "broker.hivemq.com";
void callback(char* topic, byte* payload, unsigned int length) {
	Serial.print("Message arrived [");
	Serial.print(topic);
	Serial.print("] ");
	for (int i = 0; i < length; i++) {
		Serial.print((char)payload[i]);
	}
	Serial.println();
}
EthernetClient ethClient;
PubSubClient client(ethClient);
void reconnect() {
	// Loop until we're reconnected
	while (!client.connected()) {
		Serial.print("Attempting MQTT connection...");
		// Attempt to connect
		// rename "arduinoClient" with an unique Id
		// like "arduinoClient1524ztSDeRT"
		if (client.connect("arduinoClient")) {
			Serial.println("connected");
			// Once connected, publish an announcement...
			client.publish("eiffel/texte", "Arduino connected");
			// ... and resubscribe
			client.subscribe("eiffel/texte");
		}
		else {
			Serial.print("failed, rc=");
			Serial.print(client.state());
			Serial.println(" try again in 5 seconds");
			// Wait 5 seconds before retrying
			delay(5000);
		}
	}
}
void setup()
{
	Serial.begin(115200);
	client.setServer(server, 1883);
	client.setCallback(callback);
	Ethernet.begin(mac); // get IP via DHCP
	// Allow the hardware to sort itself out
	delay(1500);
}
void loop()
{
	if (!client.connected()) {
		reconnect();
	}
	client.loop();
}



Pour tester le programme, il faut que la carte réseau de l’Arduino soit connectée à un réseau ayant accès à internet (adresse IP et passerelle renseignée) le programme utilise un paramétrage automatique DHCP.
Hivemq met à disposition une interface de test : http://www.hivemq.com/demos/websocket-client/
Le paramétrage est simple :

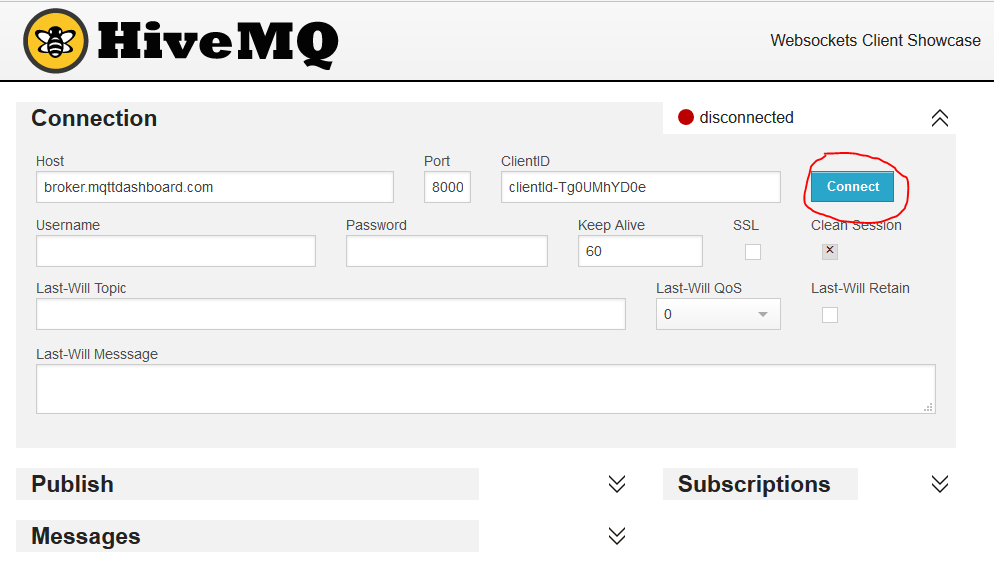

Cliquer sur le bouton Connect (laisser les paramètres par défaut)

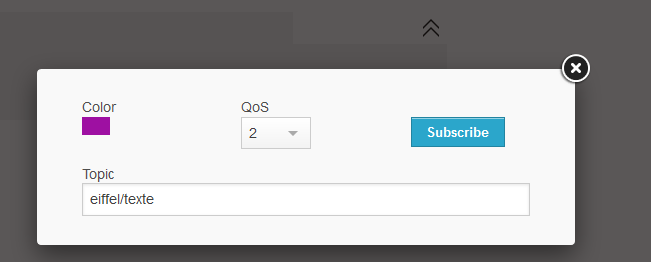

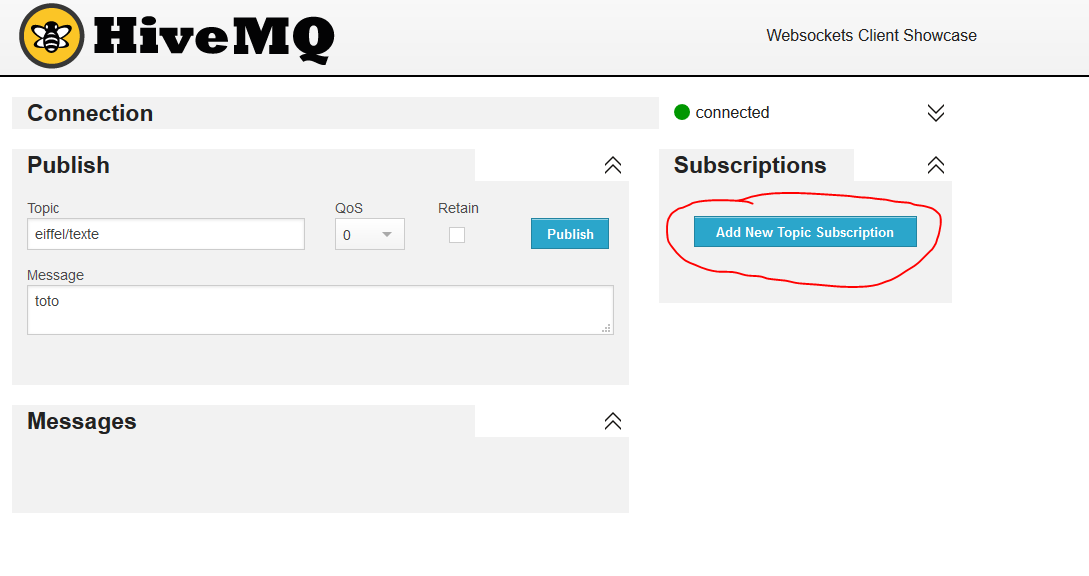

Une fois connecté, déplier le bandeau Subscriptions et cliquer sur Add New Topic Subscription

Saisir alors le Topic du programme Arduino : eiffel/texte

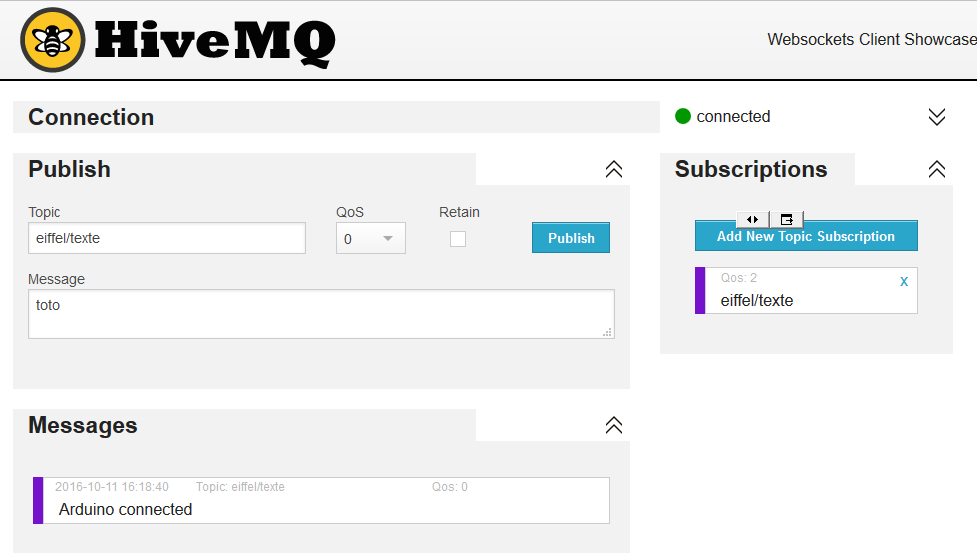

Provoquer un reset de la carte Arduino, lancer le moniteur Série et observer la page hiveMQ, le message “Arduino connected” apparait, ce qui signifie que Arduino a publié ce message sur le topic eiffel/texte et que cela fonctionne !

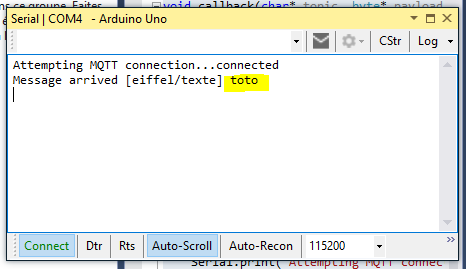

Taper un message dans la fenêtre Publish du site HiveMQ et cliquer sur Publish, On voit normalement arriver le message dans la console du moniteur Arduino.

Si la carte Arduino tente de se reconnecter en permanence, c’est que l’Identifiant de connexion est déjà utilisé par un autre appareil. il faut modifier la ligne 37
[cpp ]
if (client.connect(“arduinoClient”)) {
[/cpp]
et remplacer “arduinoClient” par un identifiant unique
[cpp”]
if (client.connect(“mon_identifiant_perso_1872AZT123p”)) {
[/cpp]

MQTT – utilisation de node-red

Pour le test nous allons utiliser une version de node-red en ligne : https://fred.sensetecnic.com/

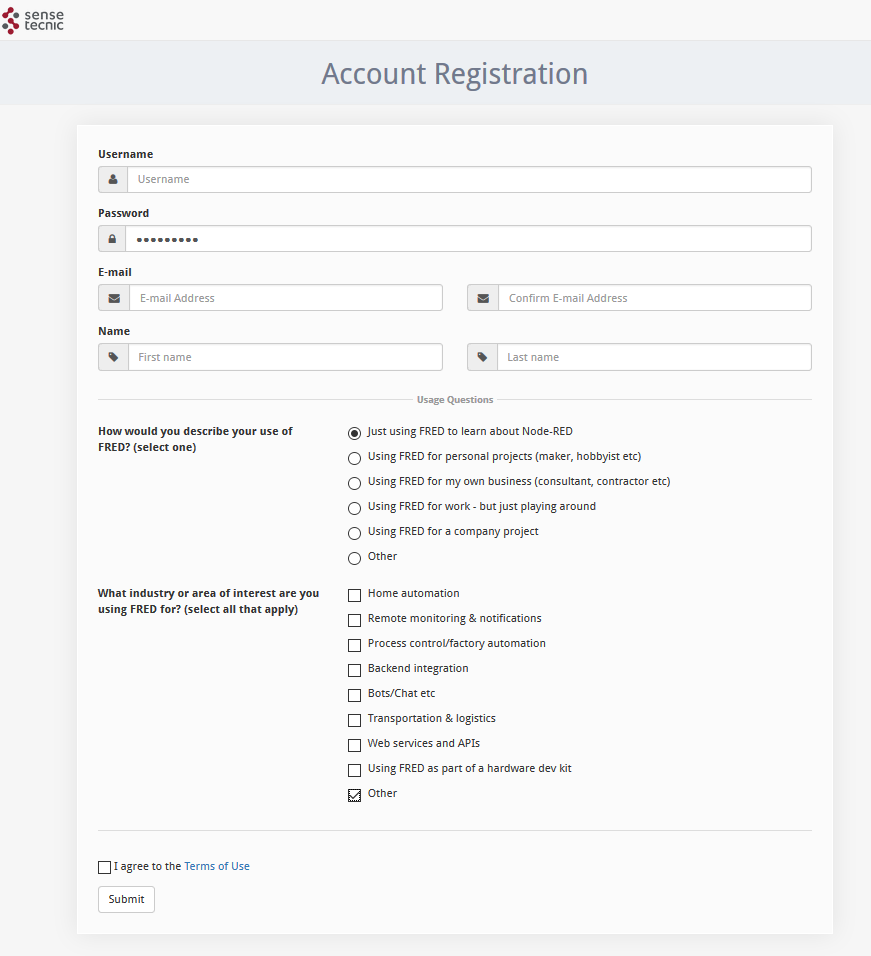

Si ce n’est déjà fait, il faut créer un compte (gratuit) afin d’arriver sur l’interface de node-red en ligne.

Une fois le compte créé et validé (vérification par émail), on peut accéder à l’interface de création de flux node-red.

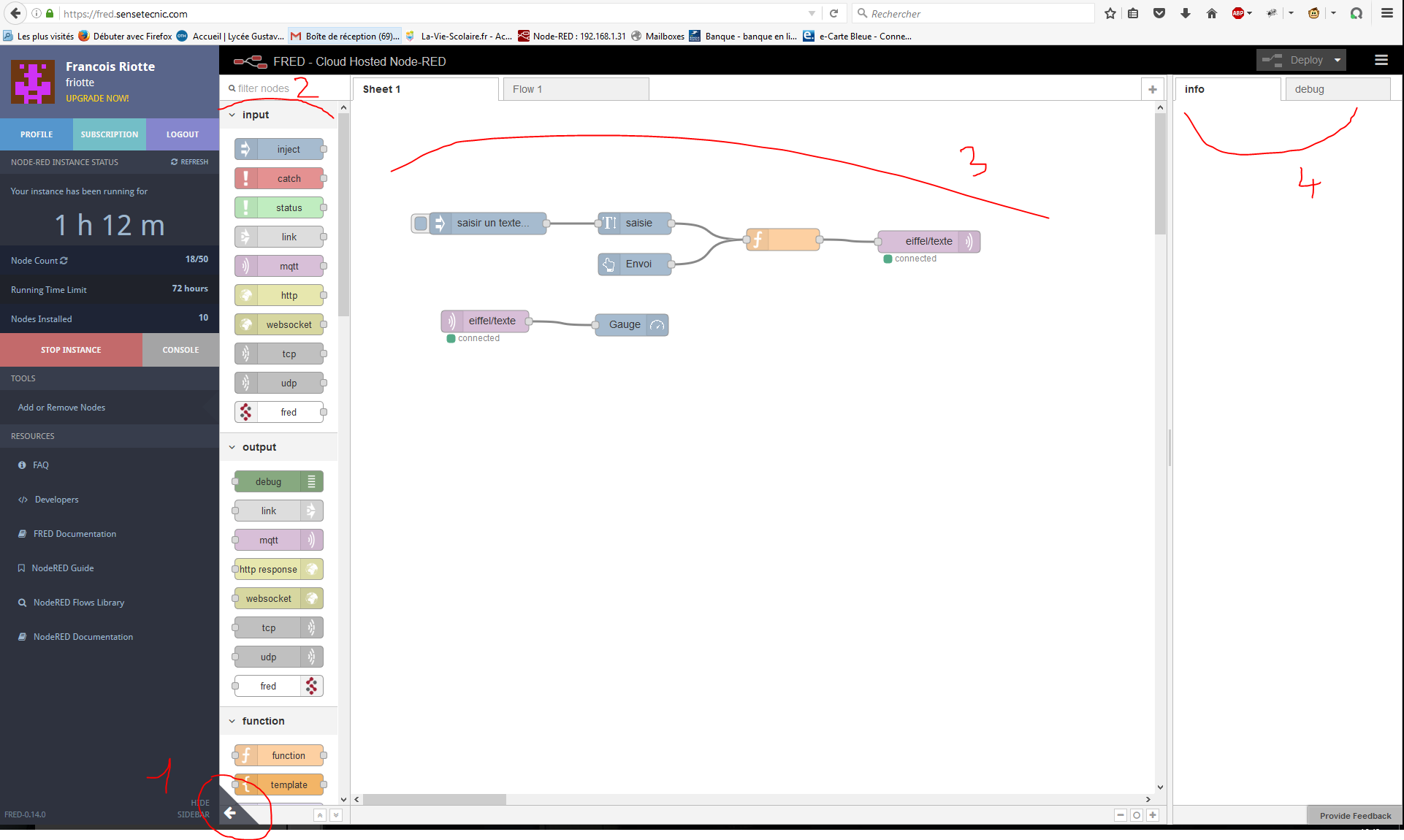

A gauche (repère 1) on trouve le tableau de bord de notre instance FRED, on peut redémarrer l’instance, rajouter des nœuds…

Le repère 2 montre la liste des nœuds disponibles dans notre instance, il y a des nœuds d’entrée (input), de sortie (output), des nœuds de fonction (function)…

Le repère 3 est l’espace de composition des flux (flow dans le jargon node-red) , on y fait glisser des nœuds, que l’on paramètre en double-cliquant dessus. On relie des nœuds entre-eux à l’aide de connexions.

Le repère 4 possède 2 onglets : info et debug. Info donne les informations d’un nœud quand on le sélectionne, c’est une aide en ligne très pratique. L’onglet debug permet d’afficher les information de débogage du flux en utilisant le nœud debug

flux  MQTT très simple:

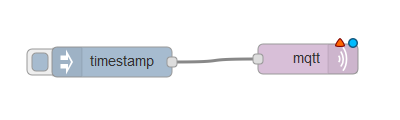

Faire glisser un nœud inject (dans input) et un nœud mqtt (dans output), relier les deux nœuds.

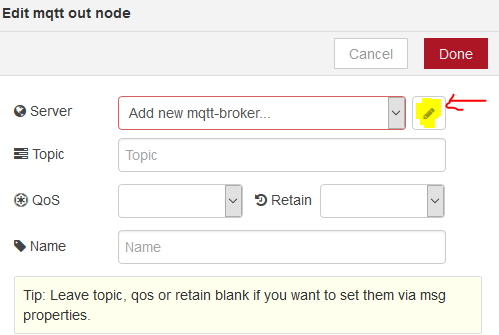

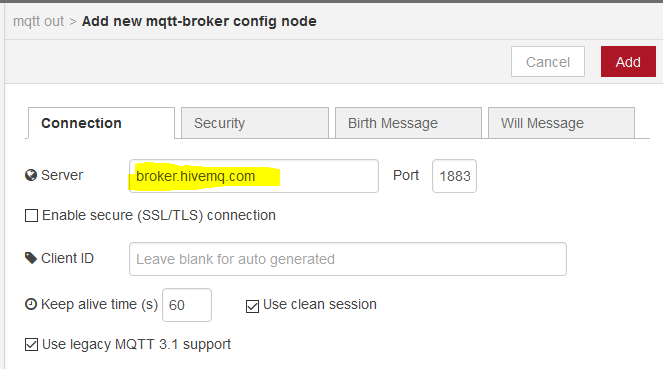

Paramétrer le nœud mqtt : double cliquer dessus. Cliquer alors sur le stylo à droite de la liste déroulante « Add new mqtt broker… »

Saisir alors broker.hivemq.com dans la boite de texte , puis cliquer sur Add

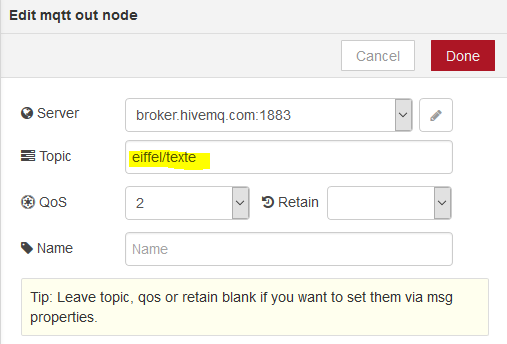

De retour à la configuration de la connexion MQTT compléter le topic avec eiffel/texte

laisser la liste déroulante QoS sur 2, puis cliquer sur Done

Publier le flux en cliquant sur

Dans une autre fenêtre de navigateur, ouvrir une page sur http://www.hivemq.com/demos/websocket-client/ et se connecter. Comme précédemment, créer une souscription à eiffel/texte.

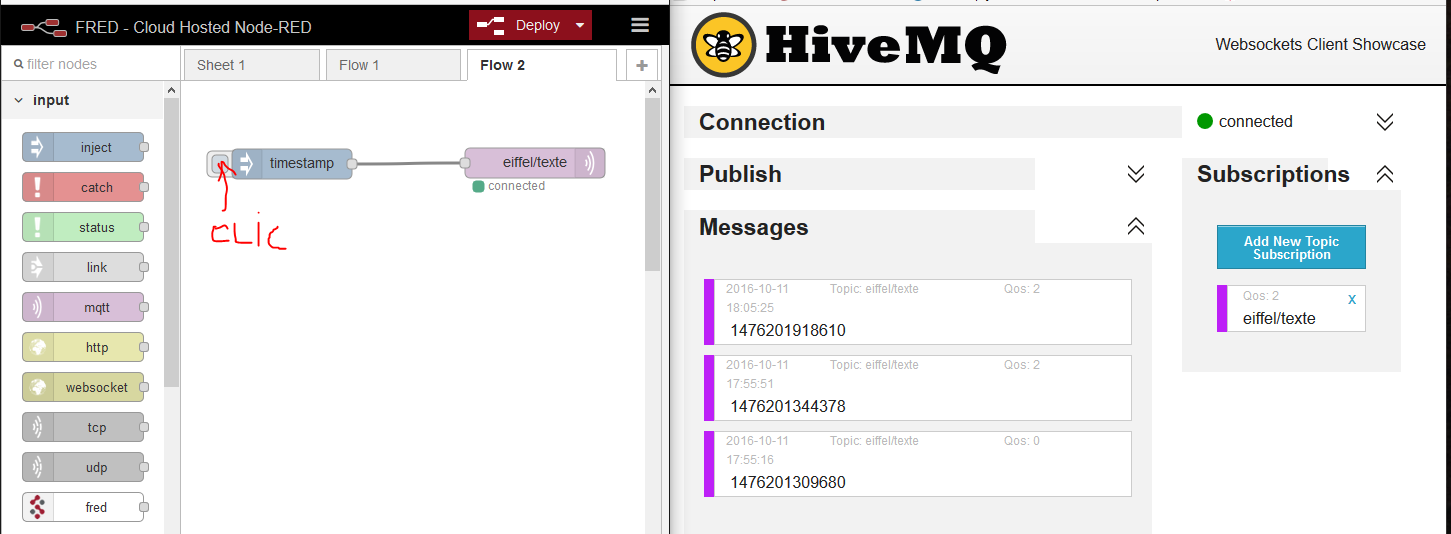

dans la fenètre node-red, cliquer sur le bouton du nœud timestamp : une valeur numérique apparait dans la fenêtre Messages du site HiveMQ.

Node-red envoie correctement une donnée au Broker HiveMQ.

Dans le sens inverse il est aussi possible d’utiliser un flux en tant que souscripteur et d’afficher les messages reçus.

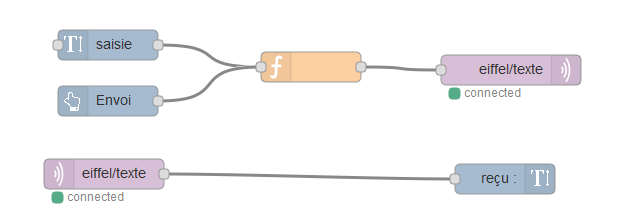

Flux plus complexe

Ce flux est composé à l’aide de :

  • Inject (input)
  • Text input (ui)
  • Button (ui)
  • Function (function)
  • Mqtt (input)
  • Mqtt (output)
  • Text (ui)

le code du flux complet est le suivant :

[ { "id": "953bb49c.e4ad38", "type": "legacy_ui_text_input", "z": "5230c72.fadcf38", "tab": "84499b6b.8ac208", "mode": "text", "delay": 300, "name": "saisie", "topic": "texte", "group": "Publication", "order": 1, "x": 389, "y": 168, "wires": [ [ "ced9018e.3a8a78" ] ] }, { "id": "9fd6a3b6.540028", "type": "mqtt out", "z": "5230c72.fadcf38", "name": "", "topic": "eiffel/texte", "qos": "", "retain": "", "broker": "ac60999.b095968", "x": 792, "y": 193, "wires": [] }, { "id": "ced9018e.3a8a78", "type": "function", "z": "5230c72.fadcf38", "name": "", "func": "switch (msg.topic)\n{\n case \"texte\" :\n global.set(\"texte\",msg.payload);\n break;\n case \"btn01\" :\n msg.payload=global.get(\"texte\");\n return msg;\n}\n", "outputs": 1, "noerr": 0, "x": 592, "y": 190, "wires": [ [ "9fd6a3b6.540028" ] ] }, { "id": "7204c371.c12724", "type": "legacy_ui_button", "z": "5230c72.fadcf38", "tab": "84499b6b.8ac208", "name": "Envoi", "payload": "btn01", "topic": "btn01", "group": "Publication", "order": 1, "x": 389, "y": 224, "wires": [ [ "ced9018e.3a8a78" ] ] }, { "id": "da2dd664.a80928", "type": "mqtt in", "z": "5230c72.fadcf38", "name": "", "topic": "eiffel/texte", "qos": "2", "broker": "ac60999.b095968", "x": 385, "y": 297, "wires": [ [ "5f6550ac.8a541" ] ] }, { "id": "5f6550ac.8a541", "type": "legacy_ui_text", "z": "5230c72.fadcf38", "tab": "84499b6b.8ac208", "name": "reçu :", "group": "Souscription", "order": 1, "format": "{{msg.payload}}", "x": 786, "y": 302, "wires": [] }, { "id": "84499b6b.8ac208", "type": "legacy_ui_tab", "z": "5230c72.fadcf38", "name": "Home", "icon": "dashboard", "order": "1" }, { "id": "ac60999.b095968", "type": "mqtt-broker", "z": "5230c72.fadcf38", "broker": "broker.hivemq.com", "port": "1883", "clientid": "", "usetls": false, "compatmode": true, "keepalive": "60", "cleansession": true, "willTopic": "", "willQos": "0", "willPayload": "", "birthTopic": "", "birthQos": "0", "birthPayload": "" } ]

Copier/ coller ce texte dans la fenêtre popup qui s’ouvre si on suit Menu import ClipBoard

Le flux complet apparait à l’écran et peut être placé où l’on veut.

La fonction (nœud function) possède le code suivant :

switch (msg.topic)
    {
      case "texte":
          global.set("texte", msg.payload);
          break;
      case "btn01":
          msg.payload = global.get("texte");
          return msg;
     }



Msg.topic permet d’identifier le nœud qui a provoqué l’appel de la fonction, si c’est la boite de texte, on mémorise le texte dans une variable du contexte global. Si l’appel a été provoqué par le clic sur le bouton, on récupère la variable texte du contexte global et on l’affecte à msg.payload, et on retourne msg, de ce fait le texte ressort de la fonction.

Qualité de service QoS [1]:

Le niveau de qualité de service le plus simple est le service non confirmé (Unacknowledged Service). Ce niveau utilise une séquence de paquets PUBLISH : l’éditeur envoie un message une seule fois au broker et ce dernier transmet ce message une seule fois aux abonnés. Aucun mécanisme ne garantit la réception du message et le broker ne l’enregistre pas non plus. Ce niveau de qualité de service est également appelé « QoS niveau 0 » ou QoS0, ou encore « At most once » (au plus une fois).

Le deuxième niveau de service est le service confirmé (Acknowledged Service). Ce niveau utilise une séquence de paquets PUBLISH/PUBACK (Publish Acknowledge) entre l’éditeur et son broker, ainsi qu’entre le broker et les abonnés.

Un paquet de confirmation vérifie que le contenu a été reçu et un mécanisme de renvoi du contenu d’origine est déclenché si l’accusé de réception n’est pas reçu en temps voulu. Cela signifie que l’abonné peut recevoir plusieurs copies du même message. Ce niveau de qualité de service est également appelé « QoS niveau 1 » ou QoS1, ou encore « At least once » (au moins une fois).

Le troisième niveau de QoS est le service garanti (Assured Service). Ce niveau délivre le message avec deux paires de paquets. La première est appelée PUBLISH/PUBREC et la seconde, PUBREL/PUBCOMP. Les deux paires s’assurent que quel que soit le nombre de tentatives, le message ne sera délivré qu’une seule fois. Ce niveau de qualité de service est également appelé « QoS niveau 2 » ou QoS2, ou encore « Exactly once » (exactement une fois).

  1. http://www.lemagit.fr/conseil/Internet-des-Objets-bien-comprendre-MQTT

MQTT : Utiliser un service de messagerie dédié à l’internet des objets

MQTT ou MQ Telemetry Transport (MQ signifiant Message Queue) est un protocole de messagerie extrêmement simple et léger conçu pour les appareils à faible ressources (genre Arduino) et des réseaux à bande passante limitée. Ce protocole est idéal pour les applications M2M (Machine To Machine) et l’internet des objets ainsi que pour les applications mobiles où bande passante et économie d’énergie sont primordiales

MQTT permet à divers appareils de publier des informations (par exemple une sonde de température peut publier le résultat de ses mesures) vers un serveur nommé « BROKER » (courtier en français). Le broker pousse alors les données vers les clients qui sont abonnés au service. Pour différencier les différents services, les objets publient leurs résultats dans des « topics ». Le topics s’écrivent en utilisant un format permettant plusieurs niveaux, chaque niveau est séparé par un slash « / »
Par exemple :

smarthome/chambre/temperature
smarthome/chambre/light

http://www.frugalprototype.com/wp-content/uploads/2015/12/mqttschema.png
